有线传输

RS-485隔离收发器 系列485隔离收发模块

RSM485 是包含电源隔离，磁耦合信号隔离的增强型隔离 RS-485 收发器，具有总线 TVS 保护功能，体积小巧方便，能增强系统的抗干扰性。
在线留言

选型表

概述

       RSM485 是包含电源隔离，磁耦合信号隔离的增强型隔离 RS-485 收发器，具有总线 TVS 保护功能，体积小巧方便，能增强系统的抗干扰性。内部集成 RS-485 总线收发电路，完全电气隔离电路，隔离电压DC2500V 。RSM485 是用于 UART 与 RS-485总线之间的接口芯片。支持波特率为：300bps～115200bps。

       RSM485 芯片主要功能：具有将 UART 逻辑电平转换为 RS-485 总线的差动电平的功能，另外 RSM485 还具有把CPU系统和外部 RS-485总线隔离开的作用。



485隔离收发模块(图1)

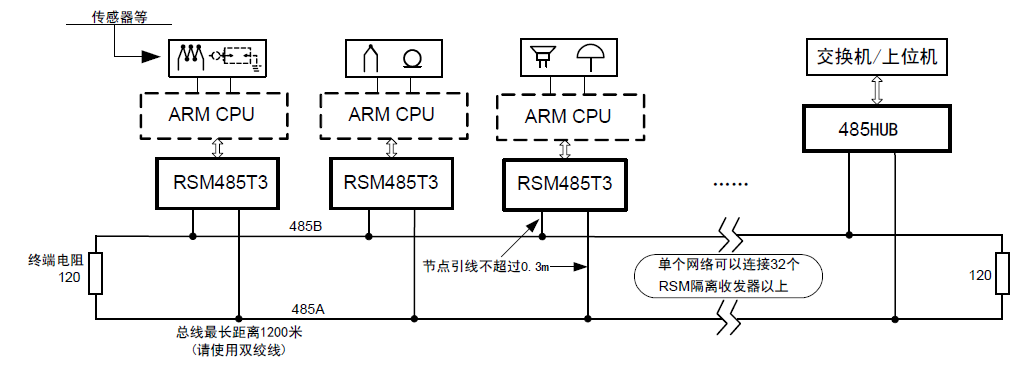

图1  RSM485 典型网络连接示意图

       如图1所示RSM485典型网络连接示意，每个网络可接入32个以上单路RSM隔离收发模块，通用模块最长通讯距离为 1200米。

       注：总线通讯距离与通讯速率以及现场应用相关，可根据实际应用和参考相关标准设计，通讯线缆选择双绞线或屏蔽双绞线并尽量远离干扰源。远距离通讯时，终端电阻值需要根据通讯距离以及线缆阻抗和节点数量选择合适值。

产品特性

◆ 单一输入电源供电

◆ 无隔离输出电源脚，8个功能引脚，无需外围元件，简单易用

◆ 最多可连接 256 个节点

◆ 电磁辐射 EME 极低

◆ 电磁抗干扰 EMS 极高

       ◆ 集成电源隔离、信号隔离和总线 ESD 保护功能

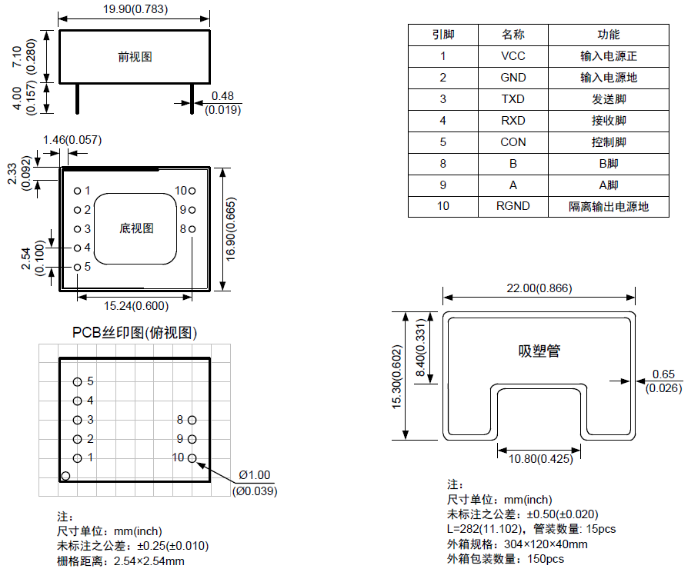

外观与包装尺寸

485隔离收发模块(图2)

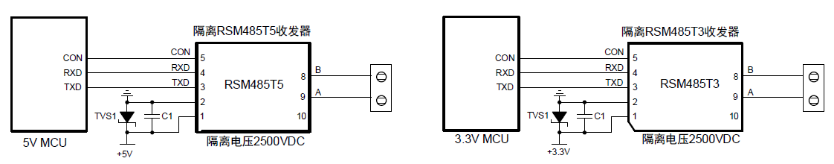

典型连接电路

485隔离收发模块(图3)

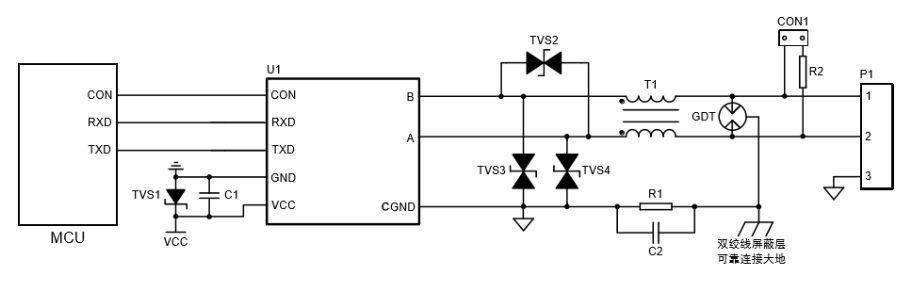

推荐应用电路

485隔离收发模块(图4)

                                  推荐参数：

标号

型号

标号

型号

C1

10μF，25V

TVS1

SMBJ5.0A

C2

102，2KV，1206

TVS2

SMBJ12CA

GDT

3RL090M-5-S

TVS3，TVS4

SMBJ6.5CA

R1

1MΩ，1206

T1

B82793S0513N201

R2

120Ω，1206

U1

RSM485 模块
