CAN-bus协议转换器 系列智能CAN转RS-232/RS-485 协议转换器

概述QK-CAN01是带隔离带保护的智能 CAN转串口RS-232、RS-485的协议转换器。
在线留言

选型表

1. 概述

           QK-CAN01 系列 是带隔离带保护的智能 CAN 转串口 RS-232 的协议转换器。

           CAN 作为高性能的现场总线正越来越多的应用到各种工业场合，包括各种自动化设备、 仪器仪表、汽车电子和传感器等等。

           由于早期的设计和产品可能没有 CAN 的接口，而新的项目和系统往往要求用性能更好 的 CAN 网络，所以早期只有 RS-232  或者 RS-485  接口的产品可能因此而失去一些市场机 会。这也给系统集成商完成项目带来了不少的问题。

智能CAN转RS-232/RS-485 协议转换器(图1)智能CAN转RS-232/RS-485 协议转换器(图2)

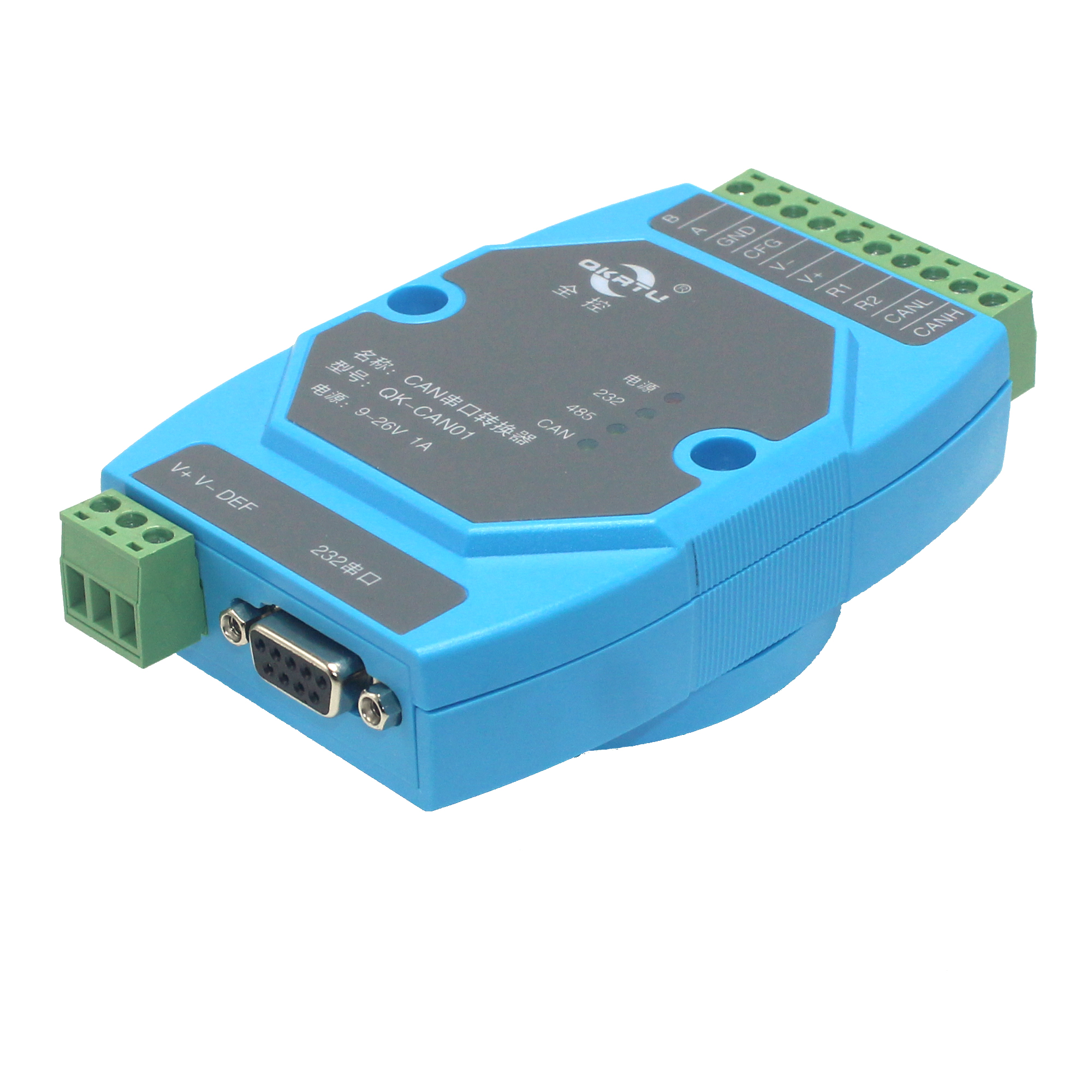

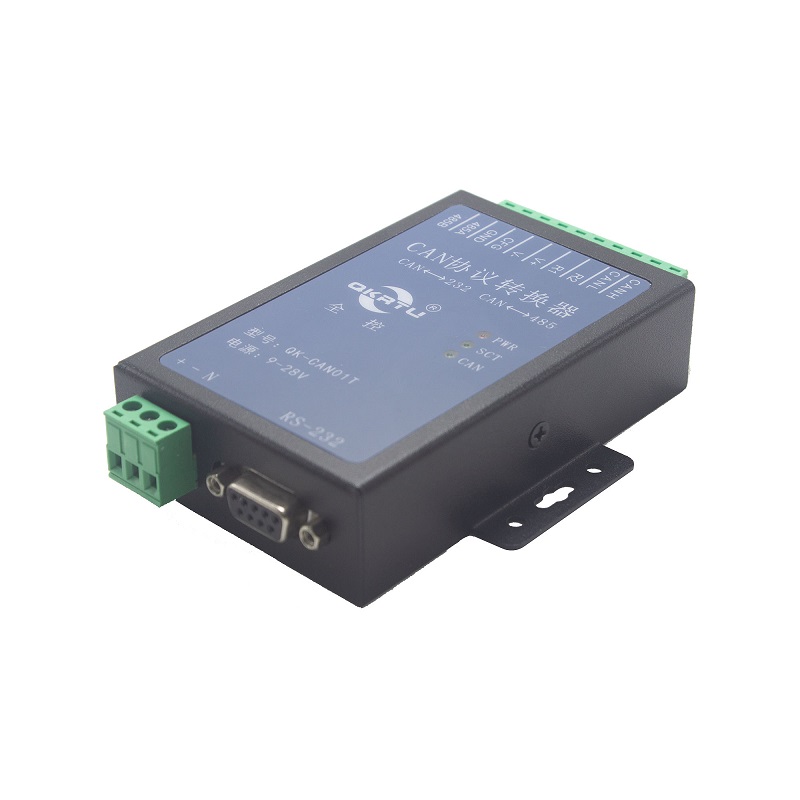

图 1.1 QK-CAN01 系列 产品外观

1.1 典型应用

  • 煤矿远程通讯

  • PLC 设备联网

  • 现有 RS-232/485 设备连接 CAN-bus  网络

  • 扩展标准 RS-232/485  网络通讯长度

  • PLC 设备连接 CAN-bus 网络通讯

  • CAN-bus 与串行总线之间的网关网桥

  • 工业现场网络数据监控

  • CAN  教学应用远程通讯

  • CAN  工业自动化控制系统

  • 低速 CAN  网络数据采集数据分析

  • 智能楼宇控制数据广播系统等 CAN-bus  应用系统



订购信息

型号

CAN-bus

隔离耐压

RS485通道

隔离耐压

备注

QK-CAN01

2500VDC

/

1.温度范围：

-40℃~+85℃;

2.电源：

DC 9~32V;

3.串口波特率：

600~230400bps

（最高达921600bps

需定制）

QK-CAN01E

/

/

QK-CAN01T

2500VDC

/

QK-CAN01ET

/

/

QK-CAN232

          亚当壳

2000VDC

2500VDC

QK-CAN232

            铁壳

2000VDC

2500VDC

QK-CAN485MB

           亚当壳

2500VDC

2500VDC

QK-CAN485MB

             铁壳

2500VDC

2500VDC


2. 性能特点

2.1 产品优势

  • 三种转换方式覆盖大多数应用

  • 最高转换速度大于 1300  帧/秒

  • 每个 RS485 通道可负载 200 节点；

  • 隔离电压 2500V DC；

  • 转发延时；

  • ESD 保护，输入输出可防止静电、浪涌冲击；

  • 带有屏蔽线地接口；

  • 工作电压9~32V；

您有任何要求致电我们，我们会为您精心开发！！

2.2 产品特点

  • 实现 CAN-bus 与 RS-232/485的双向数据通讯；

  • 支持 CAN2.0A  和 CAN2.0B  协议，符合 ISO/DIS 11898 规范；

  • 集成 1 路 CAN-bus 通讯接口，支持用户自定义的通讯波特率；

  • 集成 1 路 3 线式 RS-232 通讯接口，集成 1 路 2 线式 RS-485 通讯接口，通讯速率 在 600~230400bps 之间可设定；

  • 提供三种数据转换模式：透明转换、透明带标识转换，格式转换；

  • 支持 CAN-bus 虚拟 PC 串口应用；

  • CAN-bus 电路采用 DC 2500V 电气隔离【QK-CAN01&QK-CAN01T】；


3.  应用领域

  • 煤矿远程通讯

  • PLC设备联网

  • 现有RS-232/485设备连接CAN-bus 网络

  • 扩展标准RS-232/485 网络通讯长度

  • PLC设备连接CAN-bus网络通讯

  • CAN-bus与串行总线之间的网关网桥

  • 工业现场网络数据监控

  • CAN 教学应用远程通讯

  • CAN 工业自动化控制系统

  • 低速CAN 网络数据采集数据分析

  • 智能楼宇控制数据广播系统等CAN-bus 应用系统

3.1 典型应用

           CAN  作为高性能的现场总线正越来越多的应用到各种工业场合，包括各种自动化设备、仪器仪表、汽车电子和传感器等等。

           由于早期的设计和产品可能没有 CAN  的接口，而新的项目和系统往往要求用性能更 好的 CAN  网络，所以早期只有 RS-232  或者 RS-485  接口的产品可能因此而失去一些市场 机会。这也给系统集成商完成项目带来了不少的问题。

           QK-CAN01 系列 就是专为 CAN  和串口 RS-232&RS-485  轻松交换数据而设计的，为工业系统带来更多的兼容性。同时 QK-CAN01 系列 的设计功能和使用方法也是目前最贴近工业现场 和应用工程师的。

           首先，即使不懂 CAN  总线也能轻松的升级到 CAN  总线，将串口 RS-232&485   的设备 挂接到 CAN  总线网络当中。能让串口 RS-232&485  的设备完全具有 CAN  总线节点的特 点。因为 QK-CAN01 系列  已经把 CAN  总线的管理完成。

           其次，根据实际的工程经验，提炼出最适合的转换需求，据此 QK-CAN01 系列 提供三种最实用的转换模式，甚至可以实现原有串口 RS-232&485  网络不做任何软件硬件改动的情况 下最简单的升级 CAN  网络。

           第三，QK-CAN01 系列 在电气性能方面也是出色的。CAN  总线和 CPU  之间的电源和信号都是全隔离的，电源是 1000V  的直流隔离，信号高速的耦合隔离，抗干扰性能出色。

           QK-CAN01 系列 为 CAN 协议的物理层设计，不携带任何高层协议，故兼容一切以 CAN 为 底层的应用协议，如 Modbus 等。当本产品接入 CAN 网络时，即可使总线型的网络拓扑结 构变为星型，布线也比较自由。

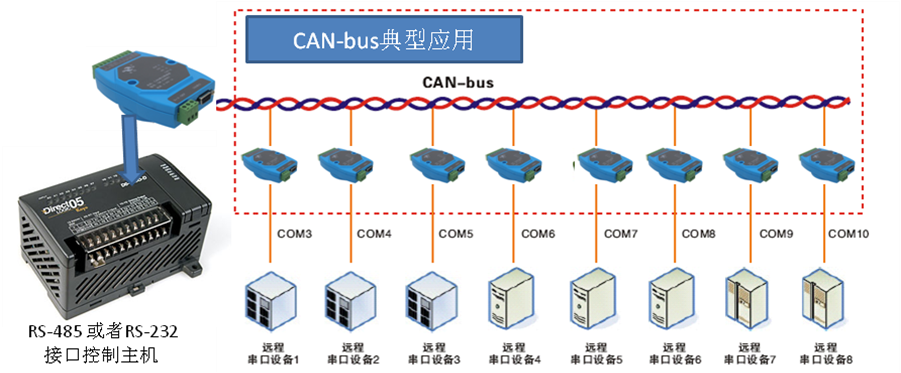

智能CAN转串口协议转换器(图3)

          QK-CAN01 系列 作为高性能的转换器，是串口 RS-232  设备升级 CAN  总线的最简、最快、 最优的高效解决方案。
