数据采集

电压电流采集系列智能数采器

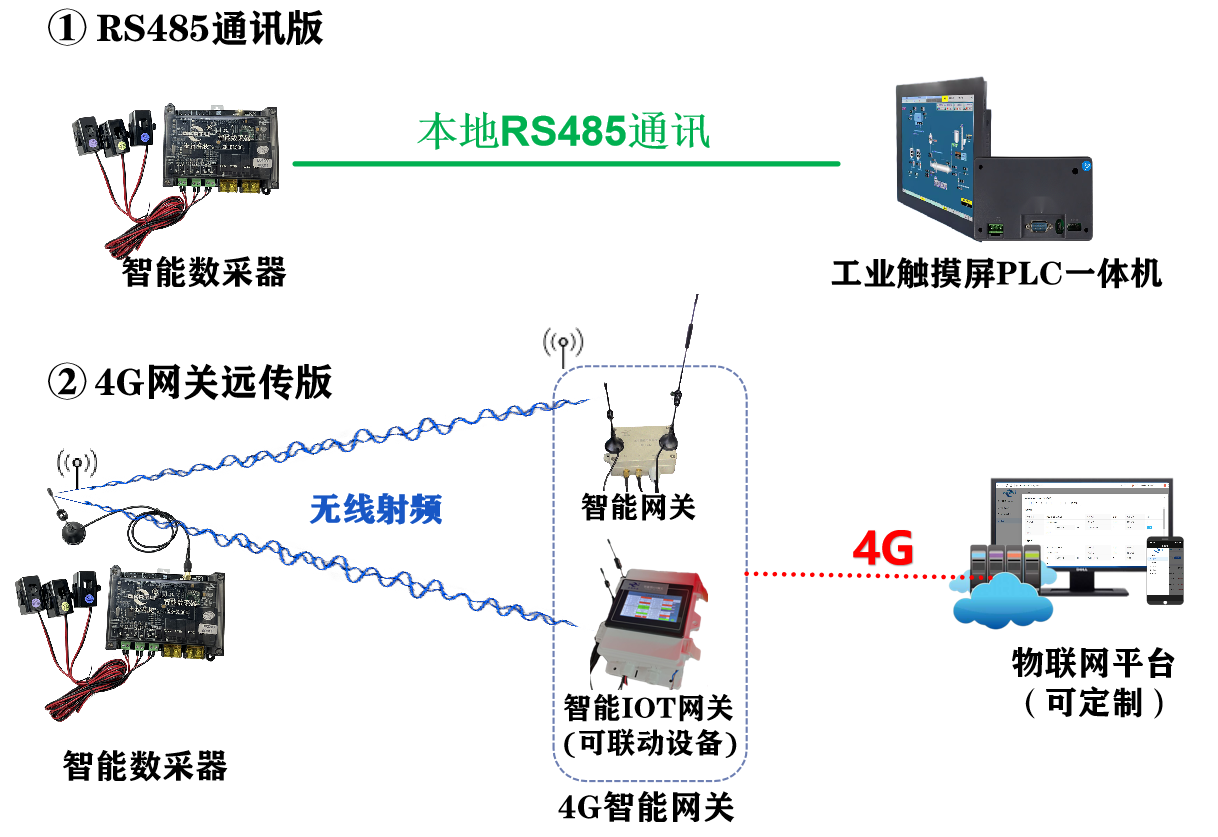

智能数采器对负载进行交流三相电参数的实时测量采集，可利用无线射频发射模组远程将这些数据发送到4G无线射频网关，通过4G无线上传到云端；或者通过本地RS485通讯口（支持标准Modbus-RTU协议），将数据传输到PLC、组态、触摸屏等MODBUS设备

在线留言

选型表

1.产品简介

智能数采器对负载进行交流三相电参数的实时测量采集，可利用无线射频发射模组远程将这些数据发送到4G无线射频网关，通过4G无线上传到云端；或者通过本地RS485通讯口（支持标准Modbus-RTU协议），将数据传输到PLC、组态、触摸屏等MODBUS设备中。

每个设备都有设备号，以设备号来区分识别智能数采器的安装地方。将设备安装好后，会自动进行数据采集，发送数据到后台。外部可用485通讯获取电表参数。发送的数据有设备号、设备电压、A相电压有效值、B相电压有效值、C相电压有效值、A相电流有效值、B相电流有效值、C相电流有效值、A相有功功率、B相有功功率、C相有功功率、合相有功功率、A相用电量、B相用电量、C相用电量、合相用电量。

智能数采器可自定义采集电流功率变化上传，通过配置指定寄存器，当设备变化幅值或百分比达到该上限，可通过无线上传到云端，并标记是哪项变化触发上传。

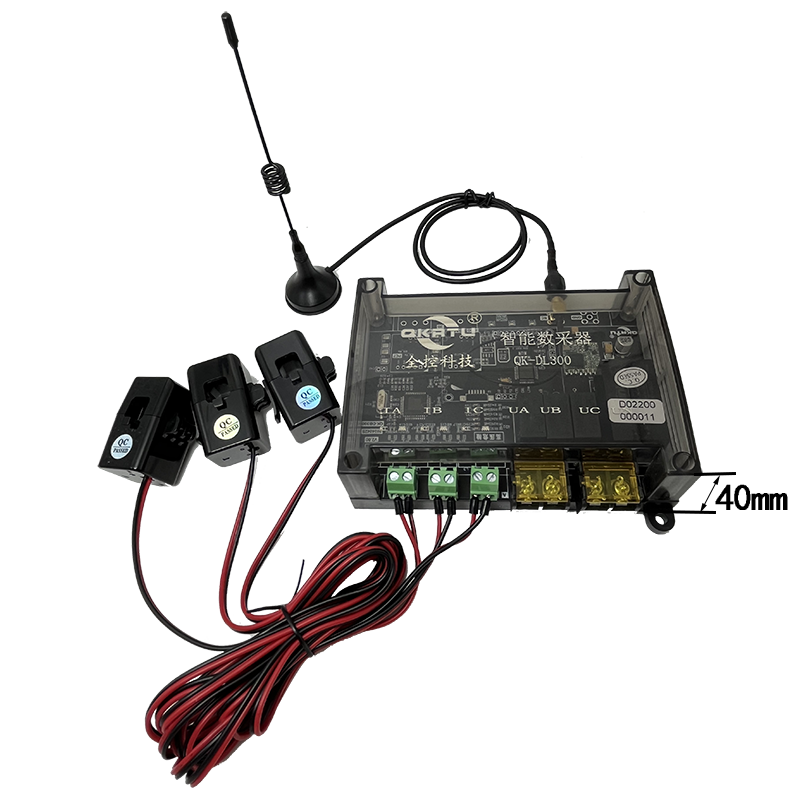

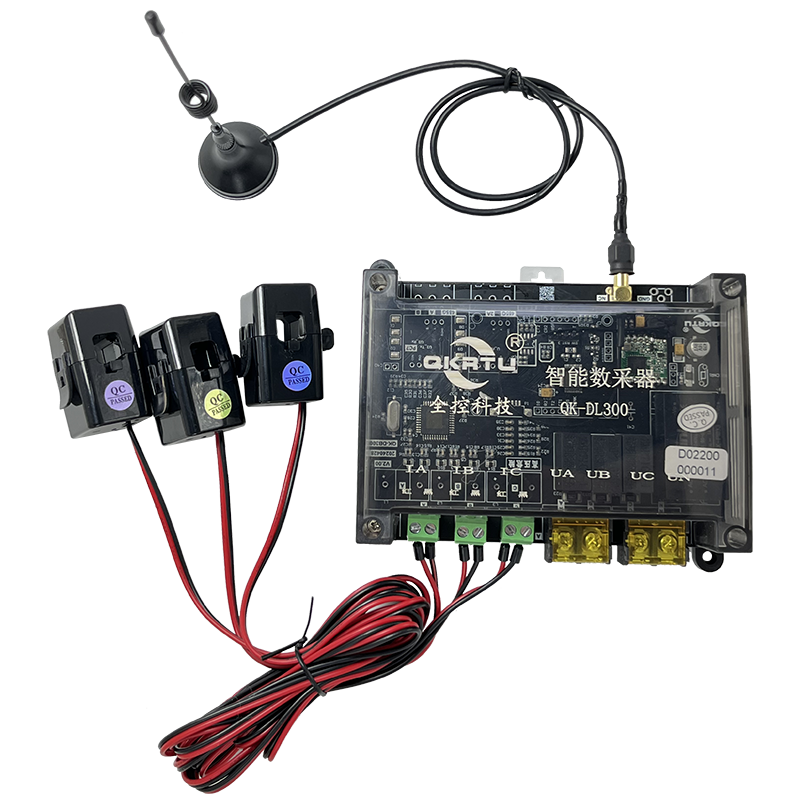

智能数采器(图1)

图 1.1 产品外观图

1.1 概述

1.采用4G传输，在多数据和远距离方面稳定传输。

2.外部可使用RS-485进行通讯。

3.使用三相电供电，在机柜等场景下供电接线方便。

1.2 技术指标

参数指标
供电电压	三相电(三相四线制)
工作温度	(-20～85)℃
工作湿度	(20%～75%)RH
频率范围	45Hz~65Hz
通讯方式	2路RS-485（可带隔离）/无线
通讯协议	标准Modbus-RTU协议/定制平台
通讯波特率	9600bps
外形尺寸	125mm90mm40mm
固定方式	螺丝固定、卡扣固定
互感器线长	线长1米
互感器类型	外接开口式电流互感器*3
互感器孔径	10mm（可定制）
互感器量程	0~50A（可定制）
互感器变比	4000/1（可定制）

1.3 其他技术特征

输入方式：电压电流均为浮置输入。
刷新速率：0.5s/次。
整机功耗：<3VA。
设备重量：约 0.4 kg

1.4 产品选型

订购信息如表 1.1所示。

表 1.1产品选型表

产品型号	性能	功能	备注
QK-DL300	RS485通讯版	三相电参数智能数采	本地通讯
QK-DL300	4G网关远传版	三相电参数智能数采	需配我司网关，带平台

智能数采器(图2)

2. 接口描述

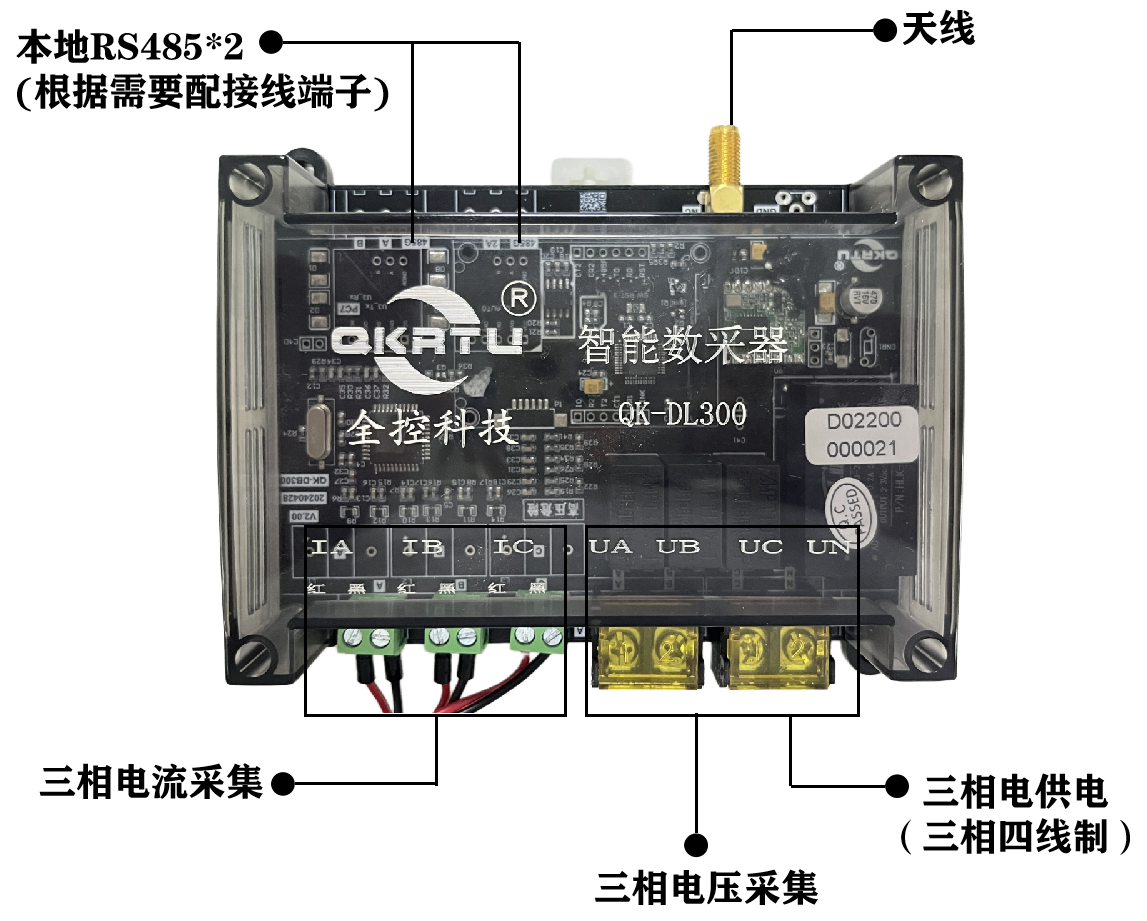

2.1 接口说明

智能数采器(图3)

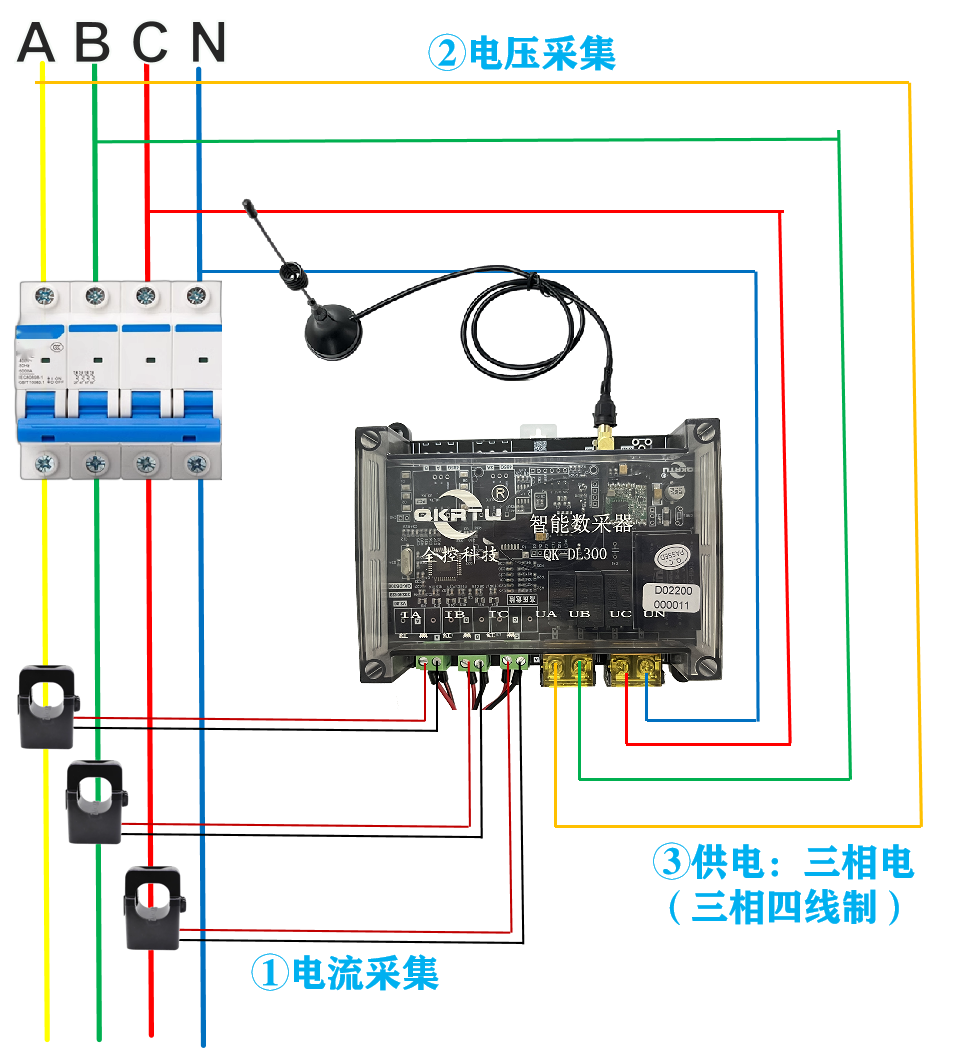

2.2 接线方式

智能数采器(图4)

2.3 产品尺寸图

智能数采器(图5) 智能数采器(图6)

图 2.1 产品尺寸图

注：产品尺寸：125mm*90mm*40mm，人工测量，存在±2mm误差。

2.4 安装方式

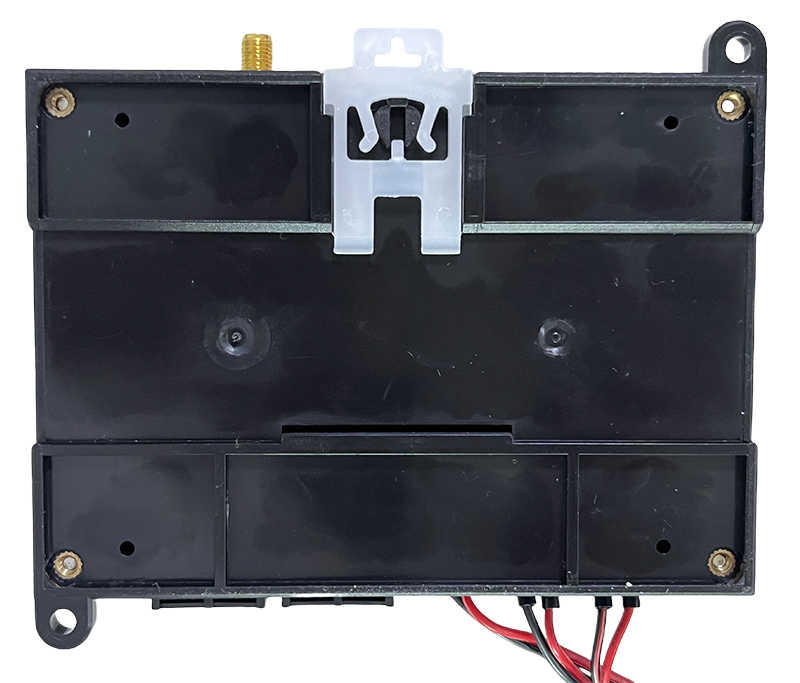

智能数采器(图7)

图 2.2 产品底视图

卡扣固定或者螺丝固定。

3. 配置参数

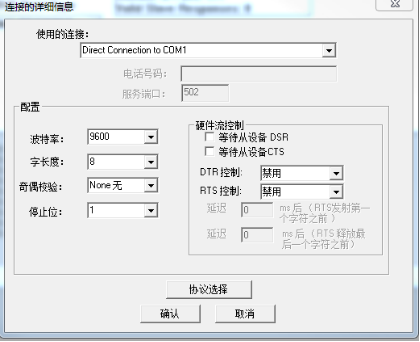

以下是设备配置相关地址示例：默认从机地址1，波特率9600，数据位8，停止位 1，无校验。

1:连接设置里点连接；2：配置参数；3：选择配置》显示选项》显示数据类型

注：配置完成后需重新上电才生效。

配置参数
序号	寄存器名称	寄存器地址	PLC地址	命令	备注
1	设备状态定时无线上传间隔	0	40001	0x03/ 0x06	单位：秒
2	无线发送功率	1	40002	0x03/ 0x06	0-15可选,等级越大，传输距离越远
3	软重启	2	40003	0x03/ 0x06	写1软重启
4	参数保存	3	40004	0x03/ 0x06	修改配置参数后，写1保存，断电或软重启后生效
5	恢复出厂设置	4	40005	0x03/ 0x06	写1恢复出厂设置
6	用电量计量清零	5	40006	0x03/ 0x06	写1，清空用电量计量
7	单位采集时间	10	40011	0x03/ 0x06	Div：5ms
8	A相电压启停阈值设置	11	40012	0x03/ 0x06	暂不支持设置
9	B相电压启停阈值设置	12	40013	0x03/ 0x06	暂不支持设置
10	C相电压启停阈值设置	13	40014	0x03/ 0x06	暂不支持设置
11	A相电流启停阈值设置	14	40015	0x03/ 0x06	单位:0.01A
12	B相电流启停阈值设置	15	40016	0x03/ 0x06	单位:0.01A
13	C相电流启停阈值设置	16	40017	0x03/ 0x06	单位:0.01A
14	A相功率启停阈值设置	17	40018	0x03/ 0x06	单位:0.01kW
15	B相功率启停阈值设置	18	40019	0x03/ 0x06	单位:0.01 kW
16	C相功率启停阈值设置	19	40020	0x03/ 0x06	单位:0.01 kW
17	合相功率启停阈值设置	20	40021	0x03/ 0x06	单位:0.01 kW
18	A相电压变化幅度设置	21	40022	0x03/ 0x06	暂不支持设置
19	B相电压变化幅度设置	22	40023	0x03/ 0x06	暂不支持设置
20	C相电压变化幅度设置	23	40024	0x03/ 0x06	暂不支持设置
21	A相电流变化幅度设置	24	40025	0x03/ 0x06	单位: 0.01A
22	B相电流变化幅度设置	25	40026	0x03/ 0x06	单位: 0.01A
23	C相电流变化幅度设置	26	40027	0x03/ 0x06	单位: 0.01A
24	A相功率变化幅度设置	27	40028	0x03/ 0x06	单位:0.01kW
25	B相功率变化幅度设置	28	40029	0x03/ 0x06	单位:0.01 kW
26	C相功率变化幅度设置	29	40030	0x03/ 0x06	单位:0.01 kW
27	合相功率变化幅度设置	30	40031	0x03/ 0x06	单位:0.01 kW
28	A相电压变化百分比设置	31	40032	0x03/ 0x06	暂不支持设置
29	B相电压变化百分比设置	32	40033	0x03/ 0x06	暂不支持设置
30	C相电压变化百分比设置	33	40034	0x03/ 0x06	暂不支持设置
31	A相电流变化百分比设置	34	40035	0x03/ 0x06	单位: 1%
32	B相电流变化百分比设置	35	40036	0x03/ 0x06	单位: 1%
33	C相电流变化百分比设置	36	40037	0x03/ 0x06	单位: 1%
34	A相功率变化百分比设置	37	40038	0x03/ 0x06	单位: 1%
35	B相功率变化百分比设置	38	40039	0x03/ 0x06	单位: 1%
36	C相功率变化百分比设置	39	40040	0x03/ 0x06	单位: 1%
37	合相功率变化百分比设置	40	40041	0x03/ 0x06	单位: 1%
电表读数
序号	寄存器名称	寄存器地址	PLC地址	命令	备注
1	A相电压	1040 1041	41041 41042	0x03	Float (高地址在前，低地址在后) ，单位：V
2	B相电压	1042 1043	41043 41044	0x03	Float (高地址在前，低地址在后) ，单位：V
3	C相电压	1044 1045	41045 41046	0x03	Float (高地址在前，低地址在后) ，单位：V
4	A相电流	1046 1047	41047 41048	0x03	Float (高地址在前，低地址在后) ，单位：A
5	B相电流	1048 1049	41049 41050	0x03	Float (高地址在前，低地址在后) ，单位：A
6	C相电流	1050 1051	41051 41052	0x03	Float (高地址在前，低地址在后) ，单位：A
7	瞬时总有功功率	1052 1053	41053 41054	0x03	Float (高地址在前，低地址在后) ，单位：kW
8	瞬时A相有功功率	1054 1055	41055 41056	0x03	Float (高地址在前，低地址在后) ，单位：kW
9	瞬时B相有功功率	1056 1057	41057 41058	0x03	Float (高地址在前，低地址在后) ，单位：kW
10	瞬时C相有功功率	1058 1059	41059 41060	0x03	Float (高地址在前，低地址在后) ，单位：kW
11	组合有功总用电量	1086 1087	41087 41088	0x03	Float (高地址在前，低地址在后) ，单位：kW·h

运行监控参数
序号	寄存器名称	寄存器地址	PLC地址	命令	备注
1	运行状态	0	30001	0x04	异常状态(0:正常 1:异常)
2	系统开机时间	10 11	30011 30012	0x04	Unsigned int(高地址在前，低地址在后)，单位：秒
3	距上一次变化运行时间	12 13	30013 30014	0x04	Unsigned int(高地址在前，低地址在后) ，单位：秒
4	A相电流最大值	14 15	30015 30016	0x04	Float (高地址在前，低地址在后) ，单位：0.01A
5	B相电流最大值	16 17	30017 30018	0x04	Float (高地址在前，低地址在后) ，单位：0.01A
6	C相电流最大值	18 19	30019 30020	0x04	Float (高地址在前，低地址在后) ，单位：0.01A
7	A相电流最小值	20 21	30021 30022	0x04	Float (高地址在前，低地址在后) ，单位：0.01A
8	B相电流最小值	22 23	30023 30024	0x04	Float (高地址在前，低地址在后) ，单位：0.01A
9	C相电流最小值	24 25	30025 30026	0x04	Float (高地址在前，低地址在后) ，单位：0.01A
10	A相功率最大值	26 27	30027 30028	0x04	Float (高地址在前，低地址在后) ，单位：0.01kW
11	B相功率最大值	28 29	30029 30030	0x04	Float (高地址在前，低地址在后) ，单位：0.01 kW
12	C相功率最大值	30 31	30031 30032	0x04	Float (高地址在前，低地址在后) ，单位：0.01 kW
13	合相功率最大值	32 33	30033 30034	0x04	Float (高地址在前，低地址在后) ，单位：0.01 kW
14	A相功率最小值	34 35	30035 30036	0x04	Float (高地址在前，低地址在后) ，单位：0.01 kW
15	B相功率最小值	36 37	30037 30038	0x04	Float (高地址在前，低地址在后) ，单位：0.01 kW
16	C相功率最小值	38 39	30039 30040	0x04	Float (高地址在前，低地址在后) ，单位：0.01 kW
17	合相功率最小值	40 41	30041 30042	0x04	Float (高地址在前，低地址在后) ，单位：0.01 kW

4. 功能说明

该设备支持RS485，通过modbus查询设备状态，或平台查看数据。功能如下

4.1 实时采集

实时采集三相输入电压，电流，有功功率，及接入后统计累计用电量。本机查询地址41041-41088(PLC地址)，或通过配置定时上传间隔（PLC地址：40001），可每隔一段时间内，发送实时电压电流及功率等监控参数（配合平台查看）。

4.2 电流功率变化监控

通过配置寄存器单位检测时间（PLC地址：40011），实时监控该单位时间内电流和功率的最小值/最大值（PLC地址：30015-30042）,根据配置电流和功率变化设置（PLC地址：40012-40041），及时传输到云平台(配合网关和平台使用)，并可以通过查询上一次变化后运行时间（PLC地址：30013-30014），以此查询到每一次变化后运行记录。

4.2.1 启停阈值设置

设置指定电流或功率启停阈值，当监控启动时，设备查询到电流(或功率)瞬间超出或低于这个值，则设备主动上传。

例：该检测时间内，用电器启动电流值达3.10(A)，关闭时为0(A)，

若设置启停阈值为300*0.01(A) = 3(A)，主动上报平台，并通过查询变化后上一次变化后运行时间,以此监控该用电器启停运行时长。

相关配置寄存器：40012-40021(PLC地址)

4.2.2 变化幅值设置

设置指定电流或功率变化幅值范围，当监控单位时间内，查询到设备电流(或功率)在此监控时间内最大值与最小值变化范围超过该值，则设备主动上传。

例：该运行时间内，电流最大值3.10(A)，电流最小值3.30(A)，则该时间内变化幅值为

3.3-3.1=0.2(A)

若设置幅值变化大于20*0.01(A)=0.2(A)，主动上报平台，并通过查询变化后上一次变化后运行时间。

相关配置寄存器：40022-40031(PLC地址)

4.2.3 变化百分比设置

设置指定电流或功率变化百分比范围，当监控单位时间内，取设备电流(或功率)在此监控时间内最大值与最小值为中间值，若最大值与中间值的差值，超过该中间值的百分比，则设备主动上传。

例：该运行时间内，电流最大值3.10A，电流最小值3.30A，则该时间内中间值为

(3.3-3.1)/2 = 3.2(A)

变化百分比为：

(3.3-3.2)/3.2 = 3.125%

若设置变化比大于3*1%=3%主动上报平台，并通过查询变化后上一次变化后运行时间。

相关配置寄存器：40032-40041(PLC地址)

5. 平台展示

5.1 定时采集上传

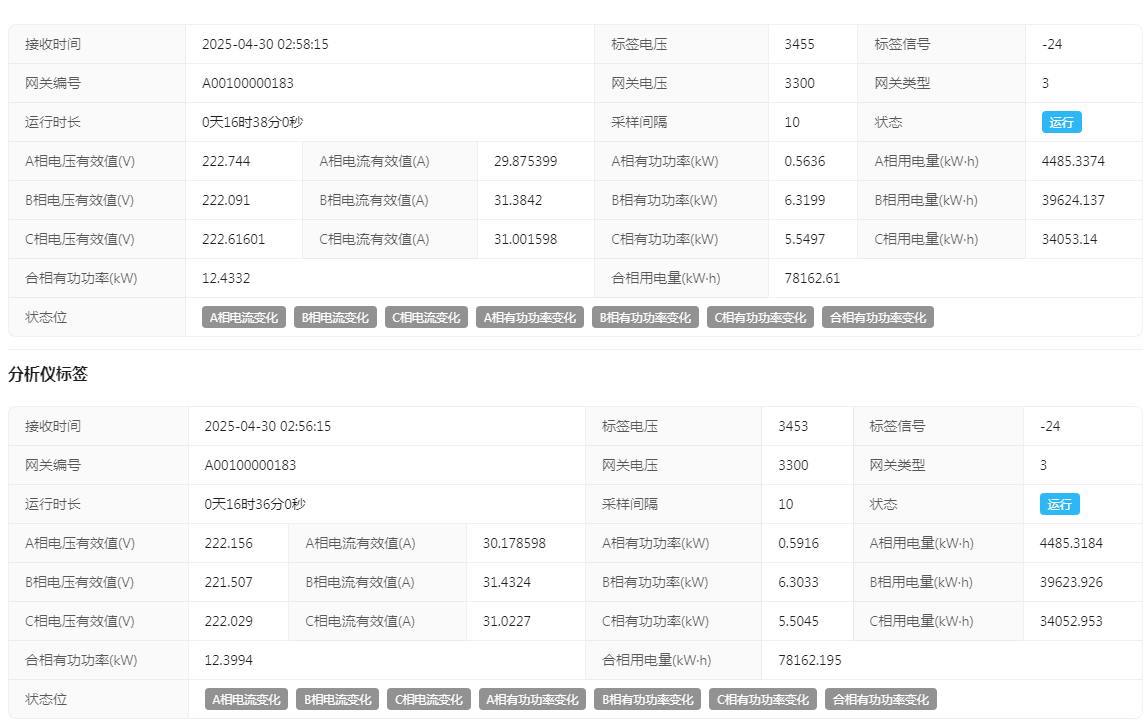

2分钟定时上传（可自定义时间），平台展示如下：

智能数采器(图9)

5.2 变化上传

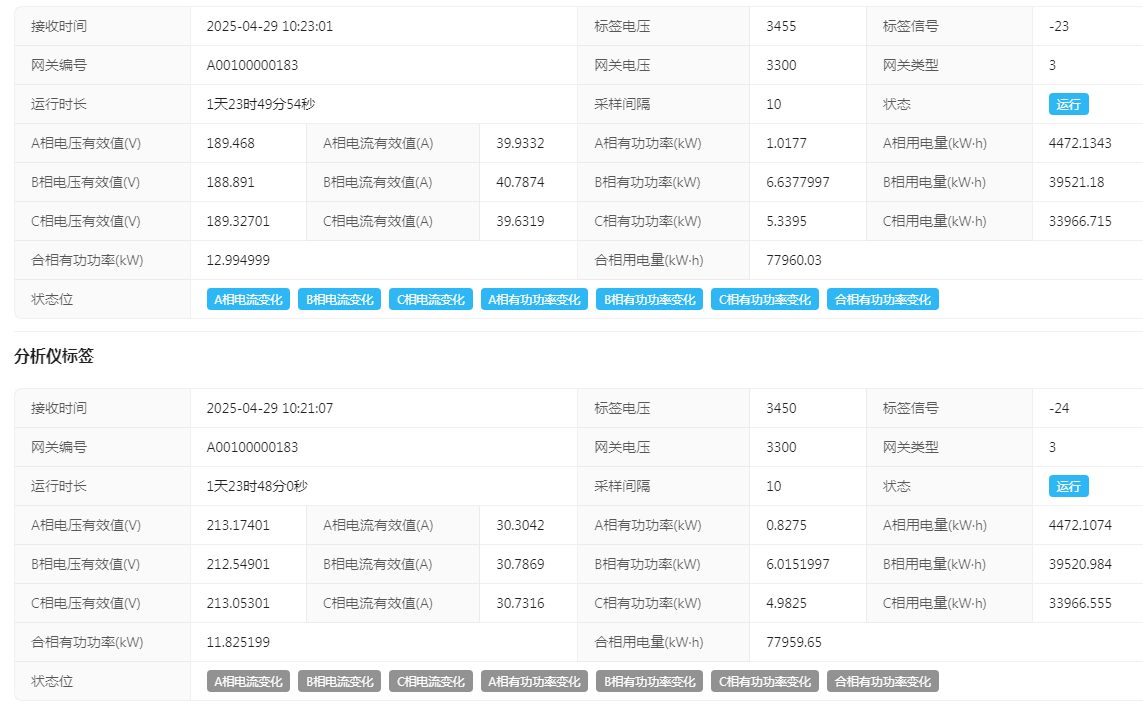

电流及功率变化上传（可自定义幅值），平台展示如下：

智能数采器(图10)
