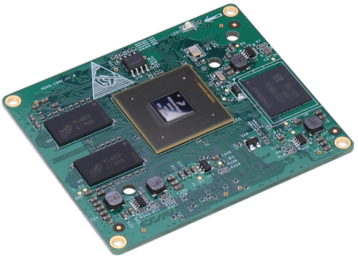

QKHD6Q-CORE核心板基于NXP(原FSL) i.MX6 系列Cortex™-A9处理器开发,支持硬件加密,支持单核、双核、四核方案。核心板集成大量外设接口,包括千兆以太网、音频、USB、CAN、UART、HDMI、LVDS、LCD 等接口,同时整合的多功能 HD 视频引擎可提供 1080P 60fps 视频解码、1080P 30fps 视频编码,并带有 2D、3D 图形引擎,可满足消费电子、工业和汽车车载娱乐系统等新一代应用,以及医疗应用的丰富图形和高响应需求。

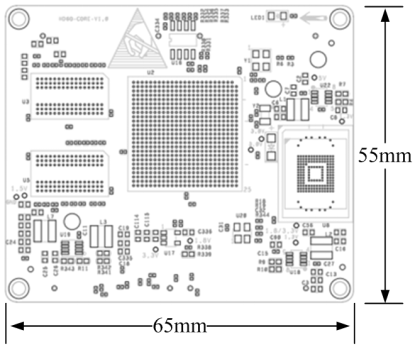

产品名称  | QKHD6Q-CORE核心板  |
操作系统  | Linux、Andriod  |
加密  | 支持硬件加密,保护用户应用软件版权  |
处理器  | i.MX6S/DL/D/Q  |
主频  | 800MHz/1.0GHz/1.2GHz(单核、双核、四核)  |
内存  | 支持256MB/512MB/1GB或2GB  |
电子硬盘  | eMMC 4GB/8GB/16GB/32GB 或nandflash  |
显示分辨率  | 可支持1080P  |
VGA  | 可提供方案支持  |
LVDS  | 支持2路单通道或1路双通道  |
LCD  | 支持,RGB888  |
HDMI  | 支持,1080P  |
触摸屏  | 扩展支持4线电阻式与电容触摸屏  |
音频接口  | 支持  |
摄像头  | 1路MIPI接口、1路CSI接口  |
H.264  | 支持硬件编码、解码  |
USB  | 2路USB2.0  |
串口  | 5路  |
CAN-Bus  | 2路  |
以太网  | 1路,可支持千兆或百兆  |
PCIe  | 1路  |
SD卡接口  | 3路  |
SATA  | 支持  |
外部扩展总线  | 32位数据线 26位地址线(复用)  |
I2C  | 3路(复用)  |
PWM  | 4路(复用)  |
SPI  | 5路(复用)  |
GPIO  | 187路(复用)  |
机械尺寸  | 71.1mm * 58.9mm  |

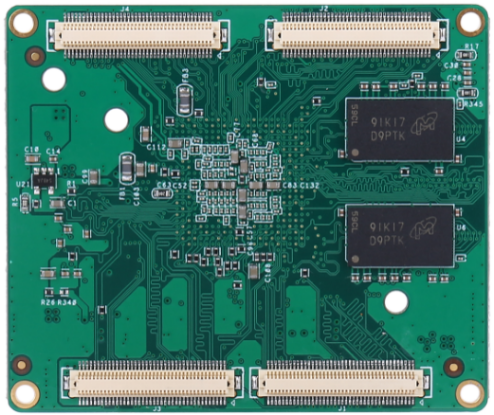

QKHD6Q-CORE工业级核心板遵循i.MX6Q系列处理器默认的引脚定义与功能复用,用户可参考评估板进行二次开发,设计时强烈建议参考核心板引脚第一功能(默认功能)使用,以减少产品开发过程驱动的二次调试,加快产品上市速度。为了保证产品设计具有良好的兼容性和稳定性,未使用到的引脚资源请务必悬空处理。核心板共320pin脚,接口通过4只0.5mm间距板对板连接器引出。

J1连接器引脚定义
引脚号  | 网络标号  | 默认功能  | 默认功能描述  |
1  | DISP0_DAT22  | LCD  | LCD数据22  |
2  | DISP0_DAT23  | LCD数据23  | |
3  | DISP0_DAT20  | LCD数据20  | |
4  | DISP0_DAT21  | LCD数据21  | |
5  | DISP0_DAT18  | LCD数据18  | |
6  | DISP0_DAT19  | LCD数据19  | |
7  | DISP0_DAT16  | LCD数据16  | |
8  | DISP0_DAT17  | LCD数据17  | |
9  | DISP0_DAT14  | LCD数据14  | |
10  | DISP0_DAT15  | LCD数据15  | |
11  | DISP0_DAT12  | LCD数据12  | |
12  | DISP0_DAT13  | LCD数据13  | |
13  | DISP0_DAT10  | LCD数据10  | |
14  | DISP0_DAT11  | LCD数据11  | |
15  | DISP0_DAT8  | LCD数据8  | |
16  | DISP0_DAT9  | LCD数据9  | |
17  | DISP0_DAT6  | LCD数据6  | |
18  | DISP0_DAT7  | LCD数据7  | |
19  | DISP0_DAT4  | LCD数据4  | |
20  | DISP0_DAT5  | LCD数据5  | |
21  | DISP0_DAT2  | LCD数据2  | |
22  | DISP0_DAT3  | LCD数据3  | |
23  | DISP0_DAT0  | LCD数据0  | |
24  | DISP0_DAT1  | LCD数据1  | |
25  | DISP0_VSYNCH  | LCD垂直同步  | |
26  | DISP0_CNTRST  | DISP0_CNTRST  | |
27  | DISP0_HSYNCH  | LCD水平同步  | |
28  | DISP0_DRDY  | LCD数据使能  | |
29  | PWM1_OUT  | LCD背光亮度PWM  | |
30  | DISP0_CLK  | LCD像素时钟  | |
31  | GND  | GND  | |
32  | GND  | ||
33  | EIM_DA0  | EIM  | EIM地址数据位0  |
34  | EIM_DA1  | EIM地址数据位1  | |
35  | EIM_DA2  | EIM地址数据位2  | |
36  | EIM_DA3  | EIM地址数据位3  | |
37  | EIM_DA4  | EIM地址数据位4  | |
38  | EIM_DA5  | EIM地址数据位5  | |
39  | EIM_DA6  | EIM地址数据位6  | |
40  | EIM_DA7  | EIM地址数据位7  | |
41  | EIM_DA8  | EIM地址数据位8  | |
42  | EIM_DA9  | EIM地址数据位9  | |
43  | EIM_DA10  | EIM地址数据位10  | |
44  | EIM_DA11  | EIM地址数据位11  | |
45  | EIM_DA12  | EIM地址数据位12  | |
46  | EIM_DA13  | EIM地址数据位13  | |
47  | EIM_DA14  | EIM地址数据位14  | |
48  | EIM_DA15  | EIM地址数据位15  | |
49  | EIM_A16  | EIM地址地址位16  | |
50  | EIM_WAIT  | EIM等待  | |
51  | EIM_A18  | EIM地址位18  | |
52  | EIM_A17  | EIM地址位17  | |
53  | EIM_A20  | EIM地址位20  | |
54  | EIM_A19  | EIM地址位19  | |
55  | EIM_A22  | EIM地址位22  | |
56  | EIM_A21  | EIM地址位21  | |
57  | EIM_A24  | EIM地址位24  | |
58  | EIM_A23  | EIM地址位23  | |
59  | EIM_EB0  | EIM EB0  | |
60  | EIM_A25  | EIM地址位25  | |
61  | EIM_EB2  | EIM EB2  | |
62  | EIM_EB1  | EIM EB1  | |
63  | EIM_CS0  | EIM片选0  | |
64  | EIM_EB3  | EIM EB3  | |
65  | EIM_RW  | EIM写信号  | |
66  | EIM_CS1  | EIM片选1  | |
67  | EIM_LBA  | EIM LBA  | |
68  | EIM_OE  | EIM读信号  | |
69  | |||
70  | EIM_BCLK  | EIM时钟  | |
71  | GND  | GND  | |
72  | GND  | GND  | |
73  | RMII_RXD0  | RMII  | RMII RXD0  |
74  | RMII_RXD1  | RMII RXD1  | |
75  | RMII_RX_ER  | RMII RXERR  | |
76  | RMII_TX_EN  | RMII TXEN  | |
77  | RMII_CRS_DV  | RMII CRSDV  | |
78  | RMII_TXD0  | RMII TXD0  | |
79  | RMII_REFCLK  | RMII REFCLK  | |
80  | RMII_TXD1  | RMII TXD1  |
J2连接器引脚定义
引脚号  | 网络标号  | 默认功能  | 默认功能描述  |
1  | UART1_RX  | UART  | 串口1接收  |
2  | UART1_TX  | 串口1发送  | |
3  | UART2_RX  | 串口2接收  | |
4  | UART2_TX  | 串口2发送  | |
5  | UART3_RX  | 串口3接收  | |
6  | UART3_TX  | 串口3发送  | |
7  | UART4_RX  | 串口4接收  | |
8  | UART4_TX  | 串口4发送  | |
9  | UART5_RX  | 串口5接收  | |
10  | UART5_TX  | 串口5发送  | |
11  | FLEXCAN1_RX  | CAN  | CAN1接收  |
12  | FLEXCAN1_TX  | CAN1发送  | |
13  | FLEXCAN2_RX  | CAN2接收  | |
14  | FLEXCAN2_TX  | CAN2发送  | |
15  | GND  | GND  | |
16  | GND  | ||
17  | LVDS1_TX3_N  | LVDS  | LVDS1 TX3-  |
18  | LVDS0_TX3_N  | LVDS0 TX3-  | |
19  | LVDS1_TX3_P  | LVDS1 TX3+  | |
20  | LVDS0_TX3_P  | LVDS0 TX3+  | |
21  | LVDS1_TX2_N  | LVDS1 TX2-  | |
22  | LVDS0_TX2_N  | LVDS0 TX2-  | |
23  | LVDS1_TX2_P  | LVDS1 TX2+  | |
24  | LVDS0_TX2_P  | LVDS0 TX2+  | |
25  | LVDS1_TX1_N  | LVDS1 TX1-  | |
26  | LVDS0_TX1_N  | LVDS0 TX1-  | |
27  | LVDS1_TX1_P  | LVDS1 TX1+  | |
28  | LVDS0_TX1_P  | LVDS0 TX1+  | |
29  | LVDS1_TX0_N  | LVDS1 TX0-  | |
30  | LVDS0_TX0_N  | LVDS0 TX0-  | |
31  | LVDS1_TX0_P  | LVDS1 TX0+  | |
32  | LVDS0_TX0_P  | LVDS0 TX0+  | |
33  | LVDS1_CLK_N  | LVDS1 CLK-  | |
34  | LVDS0_CLK_N  | LVDS0 CLK-  | |
35  | LVDS1_CLK_P  | LVDS1 CLK+  | |
36  | LVDS0_CLK_P  | LVDS0 CLK+  | |
37  | GND  | GND  | |
38  | GND  | ||
39  | CSI0_HSYNCH  | CSI  | CSI水平同步  |
40  | CSI0_PIXCLK  | CSI时钟  | |
41  | CSI0_VSYNCH  | CSI垂直同步  | |
42  | CSI0_DATA_EN  | GPIO使用  | |
43  | CSI0_DAT18  | CSI数据位18  | |
44  | CSI0_DAT19  | CSI数据位19  | |
45  | CSI0_DAT16  | CSI数据位16  | |
46  | CSI0_DAT17  | CSI数据位17  | |
47  | CSI0_DAT14  | CSI数据位14  | |
48  | CSI0_DAT15  | CSI数据位15  | |
49  | CSI0_DAT12  | CSI数据位12  | |
50  | CSI0_DAT13  | CSI数据位13  | |
51  | GND  | GND  | |
52  | GND  | ||
53  | I2C1_SDA  | I2C  | I2C1数据  |
54  | I2C1_SCL  | I2C1时钟  | |
55  | I2C2_SDA  | I2C2数据  | |
56  | I2C2_SCL  | I2C2时钟  | |
57  | I2C3_SDA  | I2C3数据  | |
58  | I2C3_SCL  | I2C3时钟  | |
59  | GND  | GND  | |
60  | GND  | ||
61  | AUD3_TXD  | Audio  | AUD3发送  |
62  | AUD3_TXC  | AUD3发送时钟  | |
63  | AUD3_RXD  | AUD3接收  | |
64  | AUD3_TXFS  | AUD3帧同步  | |
65  | GND  | GND  | |
66  | GND  | ||
67  | ECSPI2_MISO  | SPI  | SPI2 MISO  |
68  | ECSPI2_MOSI  | SPI2 MOSI  | |
69  | ECSPI2_SCLK  | SPI2时钟  | |
70  | ECSPI2_SS0  | SPI2片选  | |
71  | GND  | GND  | |
72  | GND  | ||
73  | USB_OTG_VBUS  | USB  | USB_OTG_VBUS  |
74  | USB_H1_VBUS  | USB_H1_VBUS  | |
75  | USB_OTG_ID  | USB_OTG_ID  | |
76  | USB_HOST_DP  | USB_HOST_DP  | |
77  | USB_OTG_DP  | USB_OTG_DP  | |
78  | USB_HOST_DN  | USB_HOST_DN  | |
79  | USB_OTG_DN  | USB_OTG_DN  | |
80  | GND  | GND  |
J3连接器引脚定义
引脚号  | 网络标号  | 默认功能  | 默认功能描述  |
1  | RGMII_MDC  | RGMII  | RGMII MDC  |
2  | RGMII_MDIO  | RGMII MDIO  | |
3  | RGMII_RXDV  | RGMII_RXDV  | |
4  | ENET_REF_CLK  | RGMII时钟  | |
5  | RGMII_RXD0  | RGMII_RXD0  | |
6  | RGMII_RXCLK  | RGMII_RXCLK  | |
7  | RGMII_RXD2  | RGMII_RXD2  | |
8  | RGMII_RXD1  | RGMII_RXD1  | |
9  | RGMII_TXEN  | RGMII_TXEN  | |
10  | RGMII_RXD3  | RGMII_RXD3  | |
11  | RGMII_TXD3  | RGMII_TXD3  | |
12  | RGMII_TXCLK  | RGMII_TXCLK  | |
13  | RGMII_TXD1  | RGMII_TXD1  | |
14  | RGMII_TXD2  | RGMII_TXD2  | |
15  | NVCC_RGMII  | RGMII电源  | |
16  | RGMII_TXD0  | RGMII_TXD0  | |
17  | GND  | GND  | |
18  | GND  | ||
19  | SD1_CLK  | SD1  | SD1时钟  |
20  | SD1_CMD  | SD1命令  | |
21  | SD1_D0  | SD1数据0  | |
22  | SD1_D1  | SD1数据1  | |
23  | SD1_D2  | SD1数据2  | |
24  | SD1_D3  | SD1数据3  | |
25  | GND  | GND  | |
26  | GND  | ||
27  | SD3_D3  | SD3  | SD3数据3  |
28  | SD3_D2  | SD3数据2  | |
29  | SD3_D1  | SD3数据1  | |
30  | SD3_D0  | SD3数据0  | |
31  | SD3_CLK  | SD3时钟  | |
32  | SD3_CMD  | SD3命令  | |
33  | GND  | GND  | |
34  | GND  | ||
35  | SD2_CMD  | SD2  | SD2命令  |
36  | GPIO3_IO16  | GPIO  | GPIO3_IO16  |
37  | SD2_CLK  | SD2  | SD2时钟  |
38  | GPIO3_IO17  | GPIO  | GPIO3_IO17  |
39  | SD2_D0  | SD2  | SD2数据0  |
40  | GPIO3_IO18  | GPIO  | GPIO3_IO18  |
41  | SD2_D1  | SD2  | SD2数据1  |
42  | GPIO3_IO19  | GPIO  | GPIO3_IO19  |
43  | SD2_D2  | SD2  | SD2数据2  |
44  | GPIO3_IO20  | GPIO  | GPIO3_IO20  |
45  | SD2_D3  | SD2  | SD2数据3  |
46  | GPIO3_IO22  | GPIO  | GPIO3_IO22  |
47  | GND  | GND  | |
48  | GPIO3_IO23  | GPIO  | GPIO3_IO23  |
49  | GPIO1_IO00  | GPIO1_IO00  | |
50  | GPIO3_IO26  | GPIO3_IO26  | |
51  | GPIO1_IO02  | GPIO1_IO02  | |
52  | GPIO3_IO27  | GPIO3_IO27  | |
53  | GPIO1_IO04  | GPIO1_IO04  | |
54  | GPIO3_IO29  | GPIO3_IO29  | |
55  | GPIO1_IO05  | GPIO1_IO05  | |
56  | GPIO3_IO30  | GPIO3_IO30  | |
57  | GPIO1_IO07  | GPIO1_IO07  | |
58  | GPIO3_IO31  | GPIO3_IO31  | |
59  | GPIO1_IO08  | GPIO1_IO08  | |
60  | GPIO7_IO08  | GPIO7_IO08  | |
61  | GPIO6_IO14  | GPIO6_IO14  | |
62  | GPIO7_IO12  | GPIO7_IO12  | |
63  | GPIO6_IO15  | GPIO6_IO15  | |
64  | GPIO7_IO13  | GPIO7_IO13  | |
65  | GPIO6_IO16  | GPIO6_IO16  | |
66  | GPIO4_IO05  | GPIO4_IO05  | |
67  | GND  | GND  | |
68  | GND  | ||
69  | MX6_ONOFF  | 开关机  | |
70  | BOOT_MODE0  | 启动模式位0  | |
71  | PWRON  | PMU电源开启,可用于复位  | |
72  | BOOT_MODE1  | 启动模式位1  | |
73  | RST_IN  | 外部复位输入  | |
74  | RST_OUT  | 对外复位输出  | |
75  | VDD50  | 5V外部电源输入  | |
76  | |||
77  | |||
78  | |||
79  | |||
80  |
J4连接器引脚定义
引脚号  | 网络标号  | 默认功能  | 默认功能描述  |
1  | HDMI_D0M  | HDMI  | HDMI_D0M  |
2  | HDMI_D1M  | HDMI_D1M  | |
3  | HDMI_D0P  | HDMI_D0P  | |
4  | HDMI_D1P  | HDMI_D1P  | |
5  | HDMI_D2M  | HDMI_D2M  | |
6  | HDMI_CLKM  | HDMI_CLKM  | |
7  | HDMI_D2P  | HDMI_D2P  | |
8  | HDMI_CLKP  | HDMI_CLKP  | |
9  | HDMI_HPD  | HDMI_HPD  | |
10  | |||
11  | GND  | GND  | |
12  | GND  | ||
13  | DSI_CLK0M  | MIPI  | MIPI DSI CLK0M  |
14  | CSI_CLK0M  | MIPI CSI CLK0M  | |
15  | DSI_CLK0P  | MIPI DSI CLK0P  | |
16  | CSI_CLK0P  | MIPI CSI CLK0P  | |
17  | DSI_D1M  | MIPI DSI D1M  | |
18  | CSI_D1M  | MIPI CSI D1M  | |
19  | DSI_D1P  | MIPI DSI D1P  | |
20  | CSI_D1P  | MIPI CSI D1P  | |
21  | DSI_D0M  | MIPI DSI D0M  | |
22  | CSI_D0M  | MIPI CSI D0M  | |
23  | DSI_D0P  | MIPI DSI D0P  | |
24  | CSI_D0P  | MIPI CSI D0P  | |
25  | GND  | GND  | |
26  | CSI_D2M  | MIPI CSI  | MIPI CSI D2M  |
27  | SATA_RXP  | SATA  | SATA_RXP  |
28  | CSI_D2P  | MIPI CSI  | MIPI CSI D2P  |
29  | SATA_RXN  | SATA  | SATA_RXN  |
30  | CSI_D3M  | MIPI CSI  | MIPI CSI D3M  |
31  | |||
32  | CSI_D3P  | MIPI CSI  | MIPI CSI D3P  |
33  | SATA_TXP  | SATA  | SATA_TXP  |
34  | GND  | GND  | |
35  | SATA_TXN  | SATA  | SATA_TXN  |
36  | PCIE_TXP  | PCIE  | PCIE_TXP  |
37  | GND  | GND  | |
38  | PCIE_TXM  | PCIE  | PCIE_TXM  |
39  | JTAG_MOD  | JTAG  | JTAG_MOD  |
40  | PCIE_RXP  | PMU  | PCIE_RXP  |
41  | JTAG_nTRST  | JTAG  | JTAG_TRSTB  |
42  | PCIE_RXM  | PCIE  | PCIE_RXM  |
43  | JTAG_TMS  | JTAG  | JTAG_TMS  |
44  | GND  | GND  | |
45  | JTAG_TCK  | JTAG  | JTAG_TCK  |
46  | CLK1_P  | CLK  | CLK1_P  |
47  | JTAG_TDO  | JTAG  | JTAG_TDO  |
48  | CLK1_N  | CLK  | CLK1_N  |
49  | JTAG_TDI  | JTAG  | JTAG_TDI  |
50  | CLK2_N  | CLK  | CLK2_N  |
51  | GND  | GND  | |
52  | CLK2_P  | CLK  | CLK2_P  |
53  | NAND_D0  | NAND  | NANDF_D0  |
54  | GND  | GND  | |
55  | NAND_D1  | NAND  | NANDF_D1  |
56  | NAND_nCS0  | NAND  | NANDF_CS0  |
57  | NAND_D2  | NAND  | NANDF_D2  |
58  | NAND_ALE  | NAND  | NANDF_ALE  |
59  | NAND_D3  | NAND  | NANDF_D3  |
60  | NAND_CLE  | NAND  | NANDF_CLE  |
61  | NAND_D4  | NAND  | NANDF_D4  |
62  | NAND_nWP  | NAND  | NANDF_WP_B  |
63  | NAND_D5  | NAND  | NANDF_D5  |
64  | NAND_RB0  | NAND  | NANDF_RB0  |
65  | NAND_D6  | NAND  | NANDF_D6  |
66  | |||
67  | NAND_D7  | NAND  | NANDF_D7  |
68  | |||
69  | |||
70  | GEN_3V3  | PMU  | 3.3V电源输出(1A)  |
71  | |||
72  | GEN_3V3  | PMU  | 3.3V电源输出(1A)  |
73  | |||
74  | GEN_3V3  | PMU  | 3.3V电源输出(1A)  |
75  | VSNVS_3V0  | PMU  | SNVS 3V电源输出  |
76  | GEN_3V3  | PMU  | 3.3V电源输出(1A)  |
77  | |||
78  | |||
79  | GND  | GND  | |
80  | GND  | GND  |

下载支持
