红外采集模块系列红外转RS485协议转换模块（MODBUS协议版）

采用红外接收传感器，在多数据和远距离方面稳定传输。红外DLT645/DLT698协议转MODBUS协议:电表协议的解析都在红外头内部处理，用户只需要以熟知的或者大部分网关都支持的MODBUS协议方式进行采集数据即可。使用3.3V-26V供电，在

在线留言

选型表

1. 产品简介

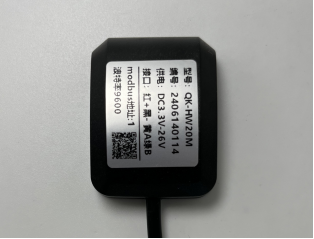

RS-485转红外模块QK-HW20M 采用高精度38K红外接收传感器、红外发射管，能够在0至3米内稳定传输数据。红外传输数据通过RS-485进行透传上送，能穿透玻璃或者亚克力等透明视窗，具有准确、稳定，使用寿命长等特点。

红外转RS485协议转换模块（MODBUS协议版）(图1) 红外转RS485协议转换模块（MODBUS协议版）(图2)

1.1 概述

n 采用红外接收传感器，在多数据和远距离方面稳定传输。

n 红外DLT645/DLT698协议转MODBUS协议:电表协议的解析都在红外头内部处理，用户只需要以熟知的或者大部分网关都支持的MODBUS协议方式进行采集数据即可。

n 使用3.3V-26V供电，在机柜，上位机设备自带电源等场景下供电接线方便。

1.2 技术指标

红外采集口	DLT645/DLT698协议，通讯波特率:1200或者2400，默认1200偶校验
RS485通讯口	MODBUS协议，通讯波特率:1200-115200，默认9600无校验
红外调制解调载波频率	38KHz
485通讯距离	485理论距离1200米，与环境、接线方式、线材息息相关，以实测为准，一般情况几百米能够正常通讯
供电电压	3.3V到26V
协议类型	红外采集DLT645协议/DLT698协议，485通讯MODBUS协议，另也可将其配置为透明传输
红外采集间隔时间	1秒到60000秒可配置或实时采集
接线颜色标识	红色(电源正)，黑色(电源负)，黄色(485A)，白色(485B)
外形尺寸	49mm38mm17mm
安装方式	3M泡沫胶固定
线长	默认1米

1.3 产品功能

l 红外DLT645/DLT698协议转MODBUS协议:

电表协议的解析都在红外头内部处理，用户只需要以熟知的或者大部分网关都支持的MODBUS协议方式进行采集数据即可。

l 透传功能:

如果用户想自己解析协议，也可以将其设置位透传模式，那么本红外模块，就是将485命令透传以38K载波远红外的方式进行传输。

l 红外采集模式:

循环采集模式:红外头以配置的间隔时间到电表上进行采集数据，并存储到红外头内部，用户通过MODBUS通讯从红外头内部读取采集到的数据，此功能的好处:可连读寄存器的数据。缺点:读取到的是红外头此前读取的数据。

l 单采实时采集:

用户通过MODBUS读取一条数据，此时，红外头立即从电表获取一条数据，并通过485以MODBUS协议响应给用户。此功能好处:用户可以获取到当前实时数据，缺点:每条数据都得单发读取命令，如电压、电流、功率，都得单独发读取命令。

1.4 产品选型

订购信息如表 1.1所示。

表 1.1产品选型表

产品型号	性能	功能	备注
QK-CB10-TT	标准版	工业级RS-485转红外透传	3.3~26V供电
QK-CB10-RJ45	RJ45接口	工业级RS-485转红外透传
QK-CB10-TTL	TTL接口	工业级TTL转红外透传
QK-CB10-USB	USB接口	工业级USB转红外透传
QK-HW10-TT	高性能版	工业级RS-485转红外透传
QK-HW10-TI	高性能防水版	工业级RS-485转红外透传
QK-HW20M	高性能版	工业级Modbus协议版

MODBUS协议版：红外DLT645/DLT698协议转MODBUS协议

高性能版：通信灵敏度高，远距离效果好，角度大，贴歪也不影响收数据，数据可以连续一直通信。

标准版本：数据最大长度建议120字节以内。

2. 接口描述

2.1 通讯协议

Ø 红外采集口:DLT645/DLT698协议

Ø RS485通讯口：MODBUS协议；

Ø 645等各种电表协议；

2.2 接线方式

供电：根据型号选择。

接线标识，如图 2.1接线标识所示：红（电源正），黑（电源负），黄（485A）,绿（485B）

红外转RS485协议转换模块（MODBUS协议版）(图3)

图 2.1接线标识

2.3 结构尺寸图（底视图）

红外转RS485协议转换模块（MODBUS协议版）(图4)

图 2.2结构尺寸图

3. 配置参数

以下是设备配置相关地址示例：

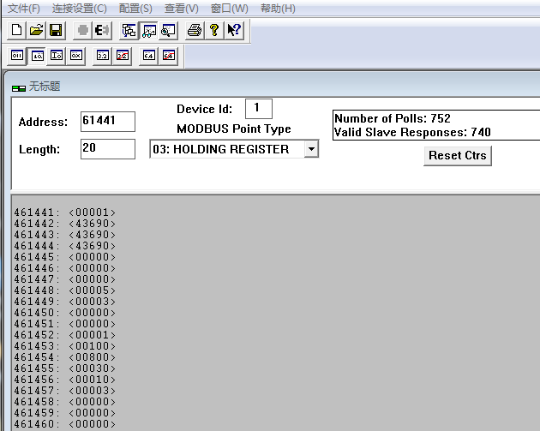

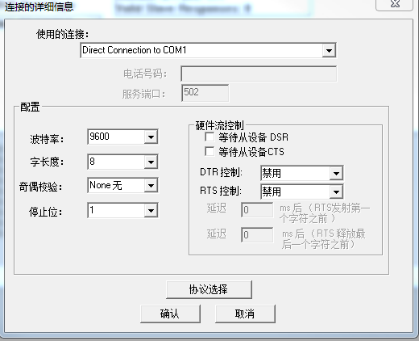

1:连接设置里点连接；2：配置参数；3：选择配置》显示选项》显示数据类型

注：配置完成后需重新上电才生效。

配置参数
序号	寄存器名称	寄存器/PLC地址	命令	备注
1	地址	0xF000(61441)	0x03/0x06	默认1,255为广播地址 (注意PLC地址应该有+1偏移 )
2	645地址	0xF001(61442)	0x03/0x06	645地址1234
3	645地址	0xF002(61443)	0x03/0x06	645地址5678
4	645地址	0xF003(61444)	0x03/0x06	645地址9ABC
5	电表通讯协议	0xF004(61445)	0x03/0x06	0:645-07协议， 1:645-97协议， 2：698.45协议
6	红外通讯模式	0xF005(61446)	0x03/0x06	0:MODBUS模式， 1:透传模式
7	红外采集模式	0xF006(61447)	0x03/0x06	0:循环抄表， 1:按命令单条进行实时抄表
8	间隔时间	QxF007(61448)	0x03/0x06	循环抄表，循环抄表间隔时间1S-60000S
9	485口通讯波特率	0xF008(61449)	0x03/0x06	0:1200,1:2400,2:4800,3:9600,4:14400,5:19200,6:38400,7:56000,8:57600,9:115200
10	485口校验方式	0xF009(61450)	0x03/0x06	0:无校验，1:偶校验，3、奇校验
11	红外口通讯波特率	0xF00A(61451)	0x03/0x06	0:1200,1:2400
12	红外口校验方式	0xF00B(61452)	0x03/0x06	0:无校验，1:偶校验，3、奇校验
13	循环抄表时，指令间隔	0xF00C(61453)	0x03/0x06	单位ms，默认100ms
14	红外读表时，指令最大响应超时时间	0xF00D(61454)	0x03/0x06	单位ms，默认1000ms
15	红外数据帧帧超时时间	0xF00E(61455)	0x03/0x06	单位ms，默认100ms
16	RS485口数据帧超时	0xF00F(61456)	0x03/0x06	单位ms，默认30ms
17	红外抄表获取数据最大循环失败次数	0xF010(61457)	0x03/0x06	单次数据获取最大失败次数，跳转下一数据获取，默认3次
18	电表通讯地址及数据获取方式	0xF011(61458)	0x03/0x06	0:静态获取 1:动态获取默认静态
19	指令带前导字节FE	0xF013(61460)	0x03/0x06	0：不带，1：带默认带
20	基础表数据获取	0xF014(61461)	0x03/0x06	0:关闭 1：开启 2：自定义默认开启
21	拓展表1数据获取	0xF015(61462)	0x03/0x06	0:关闭 1：开启 2：自定义默认关闭
22	拓展表2数据获取	0xF016(61463)	0x03/0x06	0:关闭 1：开启 2：自定义默认关闭
23	恢复出厂设置	0xF01A(61467)	0x03/0x06	写1恢复出厂设置
24	软重启	0xF01B(61468)	0x03/0x06	写1软重启
25	电表表号获取状态	0xF01E(61471)	0x03	0：失败 1：成功（如需获取，需在寄存器0xF011(61458)改1动态获取）
26	电表表号	0xF01F(61472)	0x03	0x0080,0x5171,0x8430, 表号：008051718430 （BCD码）（如需获取，需在寄存器0xF011(61458)改1动态获取）
27	电表表号	0xF020(61473)	0x03
28	电表表号	0xF021(61474)	0x03

以下是电表数据相关地址示例：

红外转RS485协议转换模块（MODBUS协议版）(图7)

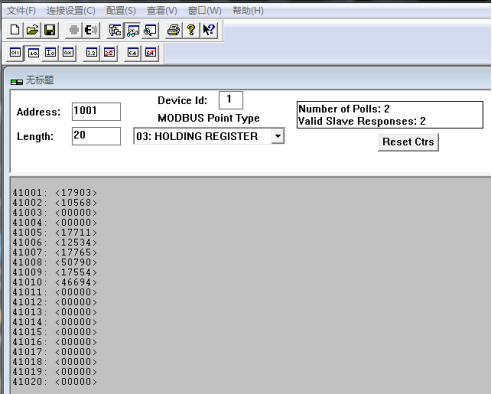

基础表数据默认值-新增联系客服注：默认打开获取，如需关闭，请往0xF014（寄存器地址）/61461(PLC地址)写0
序号		寄存器名称		寄存器地址		PLC地址		命令		备注
1		当前正向有功总电能		1000		41001		0x03		浮点型，高地址在前
2		当前正向有功费率1电能		1002		41003		0x03		浮点型，高地址在前
3		当前正向有功费率2电能		1004		41005		0x03		浮点型，高地址在前
4		当前正向有功费率3电能		1006		41007		0x03		浮点型，高地址在前
5		当前正向有功费率4电能		1008		41009		0x03		浮点型，高地址在前
6		当前反向有功总电能		1010		41011		0x03		浮点型，高地址在前
7		当前反向有功费率1电能		1012		41013		0x03		浮点型，高地址在前
8	当前反向有功费率2电能		1014		41015		0x03		浮点型，高地址在前
9	当前反向有功费率3电能		1016		41017		0x03		浮点型，高地址在前
10	当前反向有功费率4电能		1018		41019		0x03		浮点型，高地址在前
11	上一个结算日正向有功总电能		1020		41021		0x03		浮点型，高地址在前
12	上一个结算日正向有功费率1电能		1022		41023		0x03		浮点型，高地址在前
13	上一个结算日正向有功费率2电能		1024		41025		0x03		浮点型，高地址在前
14	上一个结算日正向有功费率3电能		1026		41027		0x03		浮点型，高地址在前
15	上一个结算日正向有功费率4电能		1028		41029		0x03		浮点型，高地址在前
16	上一个结算日反向有功总电能		1030		41031		0x03		浮点型，高地址在前
17	上一个结算日反向有功费率1电能		1032		41033		0x03		浮点型，高地址在前
18	上一个结算日反向有功费率2电能		1034		41035		0x03		浮点型，高地址在前
19	上一个结算日反向有功费率3电能		1036		41037		0x03		浮点型，高地址在前
20	上一个结算日反向有功费率4电能		1038		41039		0x03		浮点型，高地址在前
21	A相电压		1040		41041		0x03		浮点型，高地址在前
22	B相电压		1042		41043		0x03		浮点型，高地址在前
23	C相电压		1044		41045		0x03		浮点型，高地址在前
24	A相电流		1046		41047		0x03		浮点型，高地址在前
25	B相电流		1048		41049		0x03		浮点型，高地址在前
26	C相电流		1050		41051		0x03		浮点型，高地址在前
27	瞬时总有功功率		1052		41053		0x03		浮点型，高地址在前
28	瞬时A相有功功率		1054		41055		0x03		浮点型，高地址在前
29	瞬时B相有功功率		1056		41057		0x03		浮点型，高地址在前
30	瞬时C相有功功率		1058		41059		0x03		浮点型，高地址在前
31	瞬时总无功功率		1060		41061		0x03		浮点型，高地址在前
32	瞬时A相无功功率		1062		41063		0x03		浮点型，高地址在前
33	瞬时B相无功功率		1064		41065		0x03		浮点型，高地址在前
34	瞬时C相无功功率		1066		41067		0x03		浮点型，高地址在前
35	瞬时总视在功功率		1068		41069		0x03		浮点型，高地址在前
36	瞬时A相视在功功率		1070		41071		0x03		浮点型，高地址在前
37	瞬时B相视在功功率		1072		41073		0x03		浮点型，高地址在前
38	瞬时C相视在功功率		1074		41075		0x03		浮点型，高地址在前
39	瞬时总功率因数		1076		41077		0x03		浮点型，高地址在前
40	瞬时A相功率因数		1078		41079		0x03		浮点型，高地址在前
41	瞬时B相功率因数		1080		41081		0x03		浮点型，高地址在前
42	瞬时C相功率因数		1082		41083		0x03		浮点型，高地址在前
43	电网频率		1084		41085		0x03		浮点型，高地址在前
44	当前有功需量		1086		41087		0x03		浮点型，高地址在前
45	当前无功需量		1088		41089		0x03		浮点型，高地址在前
46	当前视在需量		1090		41091		0x03		浮点型，高地址在前

拓展表1数据默认值-新增联系客服注：默认关闭获取，如需打开，请往0xF015（寄存器地址）/61462(PLC地址)写1
序号		寄存器名称		寄存器地址		PLC地址		命令		备注
1		组合有功总电能		2000		42001		0x03		浮点型，高地址在前
2		组合有功费率1电能		2002		42003		0x03		浮点型，高地址在前
3		组合有功费率2电能		2004		42005		0x03		浮点型，高地址在前
4		组合有功费率3电能		2006		42007		0x03		浮点型，高地址在前
5		组合有功费率4电能		2008		42009		0x03		浮点型，高地址在前
6		组合无功1总电能		2010		42011		0x03		浮点型，高地址在前
7		组合无功1费率1电能		2012		42013		0x03		浮点型，高地址在前
8	组合无功1费率2电能		2014		42015		0x03		浮点型，高地址在前
9	组合无功1费率3电能		2016		42017		0x03		浮点型，高地址在前
10	组合无功1费率4电能		2018		42019		0x03		浮点型，高地址在前
11	组合无功2总电能		2020		42021		0x03		浮点型，高地址在前
12	组合无功2费率1电能		2022		42023		0x03		浮点型，高地址在前
13	组合无功2费率2电能		2024		42025		0x03		浮点型，高地址在前
14	组合无功2费率3电能		2026		42027		0x03		浮点型，高地址在前
15	组合无功2费率4电能		2028		42029		0x03		浮点型，高地址在前
16	上一结算日组合有功总电能		2030		42031		0x03		浮点型，高地址在前
17	上一结算日组合有功费率1电能		2032		42033		0x03		浮点型，高地址在前
18	上一结算日组合有功费率2电能		2034		42035		0x03		浮点型，高地址在前
19	上一结算日组合有功费率3电能		2036		42037		0x03		浮点型，高地址在前
20	上一结算日组合有功费率4电能		2038		42039		0x03		浮点型，高地址在前
21	上一结算日组合无功1总电能		2040		42041		0x03		浮点型，高地址在前
22	上一结算日组合无功1费率1电能		2042		42043		0x03		浮点型，高地址在前
23	上一结算日组合无功1费率2电能		2044		42045		0x03		浮点型，高地址在前
24	上一结算日组合无功1费率3电能		2046		42047		0x03		浮点型，高地址在前
25	上一结算日组合无功1费率4电能		2048		42049		0x03		浮点型，高地址在前
26	上一结算日组合无功2总电能		2050		42051		0x03		浮点型，高地址在前
27	上一结算日组合无功2费率1电能		2052		42053		0x03		浮点型，高地址在前
28	上一结算日组合无功2费率2电能		2054		42055		0x03		浮点型，高地址在前
29	上一结算日组合无功2费率3电能		2056		42057		0x03		浮点型，高地址在前
30	上一结算日组合无功2费率4电能		2058		42059		0x03		浮点型，高地址在前
31	上上结算日组合有功总电能		2060		42061		0x03		浮点型，高地址在前
32	上上结算日组合有功费率1电能		2062		42063		0x03		浮点型，高地址在前
33	上上结算日组合有功费率2电能		2064		42065		0x03		浮点型，高地址在前
34	上上结算日组合有功费率3电能		2066		42067		0x03		浮点型，高地址在前
35	上上结算日组合有功费率4电能		2068		42069		0x03		浮点型，高地址在前
36	上上结算日组合无功1总电能		2070		42071		0x03		浮点型，高地址在前
37	上上结算日组合无功1费率1电能		2072		42073		0x03		浮点型，高地址在前
38	上上结算日组合无功1费率2电能		2074		42075		0x03		浮点型，高地址在前
39	上上结算日组合无功1费率3电能		2076		42077		0x03		浮点型，高地址在前
40	上上结算日组合无功1费率4电能		2078		42079		0x03		浮点型，高地址在前
41	上上结算日组合无功2总电能		2080		42081		0x03		浮点型，高地址在前
42	上上结算日组合无功2费率1电能		2082		42083		0x03		浮点型，高地址在前
43	上上结算日组合无功2费率2电能		2084		42085		0x03		浮点型，高地址在前
44	上上结算日组合无功2费率3电能		2086		42087		0x03		浮点型，高地址在前
45	上上结算日组合无功2费率4电能		2088		42089		0x03		浮点型，高地址在前
46	上上结算日正向有功总电能		2090		42091		0x03		浮点型，高地址在前
47	上上结算日正向有功费率1电能		2092		42093		0x03		浮点型，高地址在前
48	上上结算日正向有功费率2电能		2094		42095		0x03		浮点型，高地址在前
49	上上结算日正向有功费率3电能		2096		42097		0x03		浮点型，高地址在前
50	上上结算日正向有功费率4电能		2098		42099		0x03		浮点型，高地址在前
51	上上结算日反向有功总电能		2100		42101		0x03		浮点型，高地址在前
52	上上结算日反向有功费率1电能		2102		42103		0x03		浮点型，高地址在前
53	上上结算日反向有功费率2电能		2104		42105		0x03		浮点型，高地址在前
54	上上结算日反向有功费率3电能		2106		42107		0x03		浮点型，高地址在前
55	上上结算日反向有功费率4电能		2108		42109		0x03		浮点型，高地址在前

拓展表2数据默认值-新增联系客服注：默认关闭获取，如需打开，请往0xF016（寄存器地址）/61463(PLC地址)写1
序号		寄存器名称		寄存器地址		PLC地址		命令		备注
1		当前正向有功总最大需量		3000		43001		0x03		浮点型，高地址在前
2		当前正向有功费率1最大需量		3002		43003		0x03		浮点型，高地址在前
3		当前正向有功费率2最大需量		3004		43005		0x03		浮点型，高地址在前
4		当前正向有功费率3最大需量		3006		43007		0x03		浮点型，高地址在前
5		当前正向有功费率4最大需量		3008		43009		0x03		浮点型，高地址在前
6		当前反向有功总最大需量		3010		43011		0x03		浮点型，高地址在前
7		当前反向有功费率1最大需量		3012		43013		0x03		浮点型，高地址在前
8	当前反向有功费率2最大需量		3014		43015		0x03		浮点型，高地址在前
9	当前反向有功费率3最大需量		3016		43017		0x03		浮点型，高地址在前
10	当前反向有功费率4最大需量		3018		43019		0x03		浮点型，高地址在前
11	上一结算日正向有功总最大需量		3020		43021		0x03		浮点型，高地址在前
12	上一结算日正向有功费率1最大需量		3022		43023		0x03		浮点型，高地址在前
13	上一结算日正向有功费率2最大需量		3024		43025		0x03		浮点型，高地址在前
14	上一结算日正向有功费率3最大需量		3026		43027		0x03		浮点型，高地址在前
15	上一结算日正向有功费率4最大需量		3028		43029		0x03		浮点型，高地址在前
16	上一结算日反向有功总最大需量		3030		43031		0x03		浮点型，高地址在前
17	上一结算日反向有功费率1最大需量		3032		43033		0x03		浮点型，高地址在前
18	上一结算日反向有功费率2最大需量		3034		43035		0x03		浮点型，高地址在前
19	上一结算日反向有功费率3最大需量		3036		43037		0x03		浮点型，高地址在前
20	上一结算日反向有功费率4最大需量		3038		43039		0x03		浮点型，高地址在前
21	上上结算日正向有功总最大需量		3040		43041		0x03		浮点型，高地址在前
22	上上结算日正向有功费率1最大需量		3042		43043		0x03		浮点型，高地址在前
23	上上结算日正向有功费率2最大需量		3044		43045		0x03		浮点型，高地址在前
24	上上结算日正向有功费率3最大需量		3046		43047		0x03		浮点型，高地址在前
25	上上结算日正向有功费率4最大需量		3048		43049		0x03		浮点型，高地址在前
26	上上结算日反向有功总最大需量		3050		43051		0x03		浮点型，高地址在前
27	上上结算日反向有功费率1最大需量		3052		43053		0x03		浮点型，高地址在前
28	上上结算日反向有功费率2最大需量		3054		43055		0x03		浮点型，高地址在前
29	上上结算日反向有功费率3最大需量		3056		43057		0x03		浮点型，高地址在前
30	上上结算日反向有功费率4最大需量		3058		43059		0x03		浮点型，高地址在前

4. 常见问题

1. 测试软件下，为何显示“打开设备失败”？

产生此类故障的大多是因为：驱动没有正常安装；USB转RS485需要安装驱动。

2. 是否一定需要使用120Ω终端匹配电阻？

建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。

3. 为何无法收到数据？

建议确认波特率是否正确，停止位、校验位等是否正常，特别注意校验位。

4. 水表、气表等有些表收不到数据？

水表气表的38K载波红外版通讯波特率多为1200bps Pariry：Even，通信技术问题咨询原厂。

5. 是否支持多个并联？

支持多设备接入，具体的需要技术支持，请联系我们。

6. 系统进入待机或睡眠状态是否影响接收？

不会有影响。

7. 哪些电表能用？

具有远红外通讯接口的单相，三相，或者其他类型的电表都可以用。但是电表得支持DLT645-2007或者DLT645-1997协议。还有就是不同年份的电表，可能会有加密限制，这个要以实测才能知道该电表能否使用，2022年之前的限制比较少一些，2022年之后的电表要特别注意需要测试才能确定能否使用。2013年之前的电表，不用测，只要有红外口，肯定都可以。

8. 不小心修改错了配置，想重新恢复出厂设置？

方法1：未修改波特率的情况下，在寄存器0xF01A(PLC地址61467)写值1。

Ps：指令（十六进制）FF 06 F0 1A 00 01 4F 13

若已经修改波特率的情况下，建议在1200,2400,4800,9600,19200,38400,56000,57600,115200的波特率中逐个发送指令，直到匹配到响应。

方法2：上电2秒内，端口波特率设置为9600，停止位8，无校验，发送十六进制指令

Hex:AA BB CC 11 22 33（6字节指令，可连续发送），两秒后若设备识别到该条指令，自动恢复出厂设置，并响应“HW20M RESET OK”字符串。

9. 现场红外抄表时出现抄表反应迟钝或电表数据有时成功有时失败？

查看电表旁边是否有日光灯或节能灯亮着，这些灯点亮会发出红外光线，影响红外抄表，导致抄表困难。
